Réalisation des installations de CVC – Plomberie et système de GTB du complexe Aquatique.
Durée du chantier : 17 mois
Lieu : Sain-Bel (69210)
Montant des travaux CVC PLB : 1 629 000 € HT

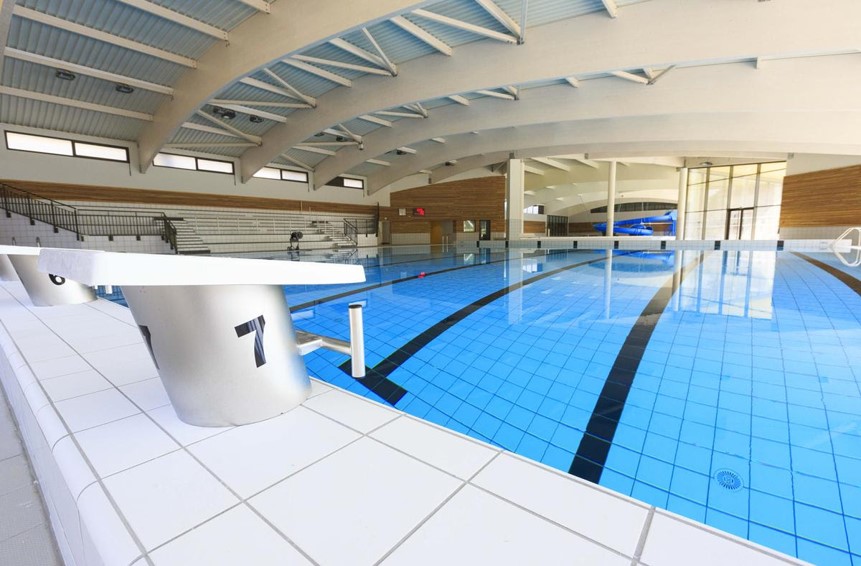

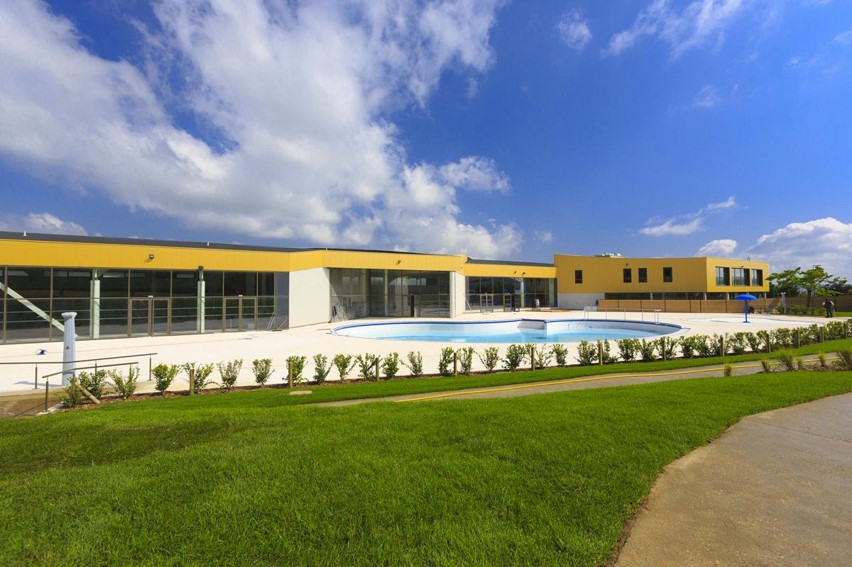

Cet espace Aquatique dispose d’un bassin sportif (8 lignes d’eau), d’un bassin de loisir/détente avec toboggan, de deux pataugeoires et d’un bassin ludique extérieur avec pentaglisse. Il dispose également d’un Espace Forme dédié à la remise en forme (cardio training, musculation, cours collectifs de fitness…), et un Espace Bien-être comprenant deux saunas, un hammam, un jacuzzi et des douches émotionnelles.
Nos travaux :

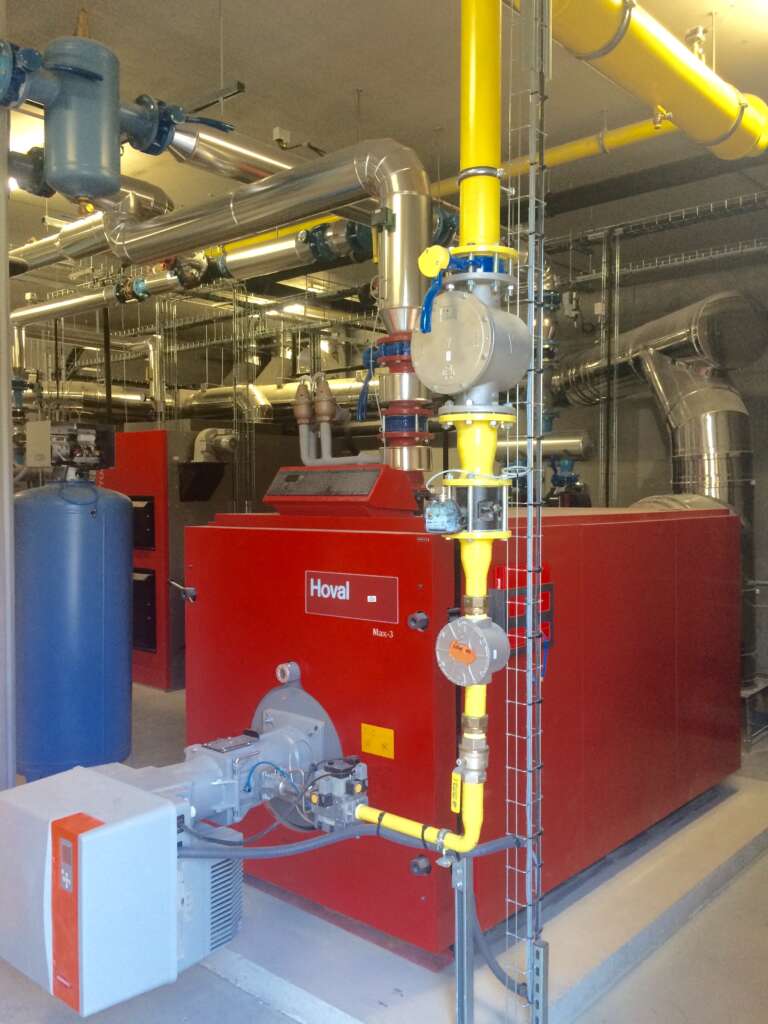

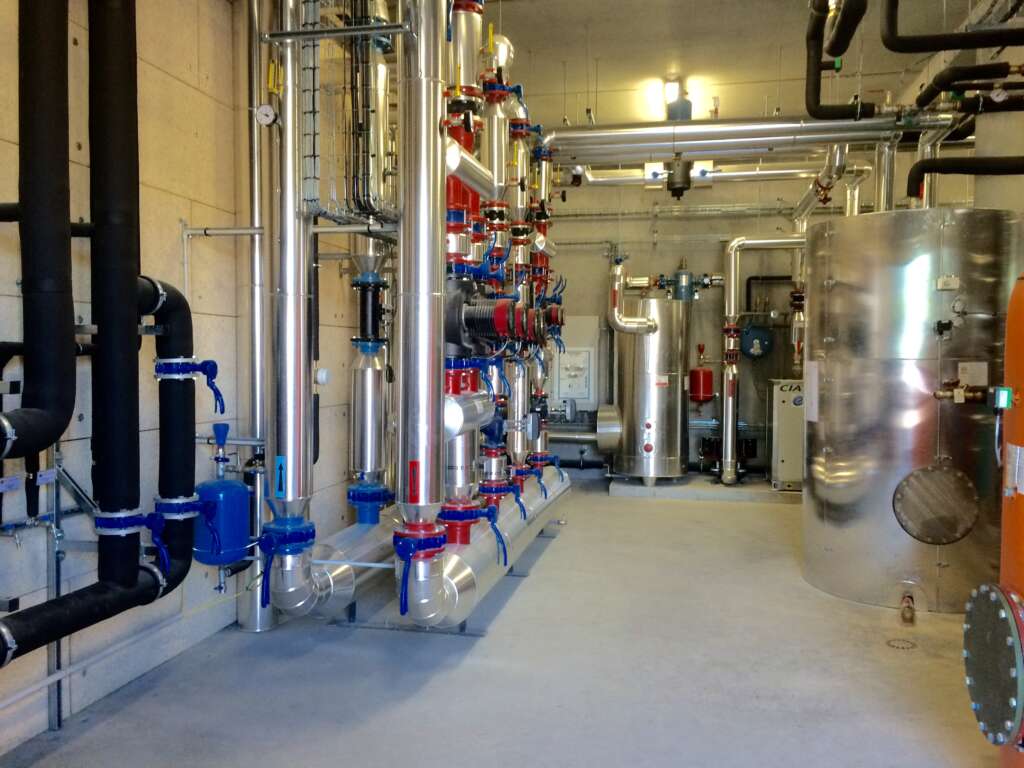

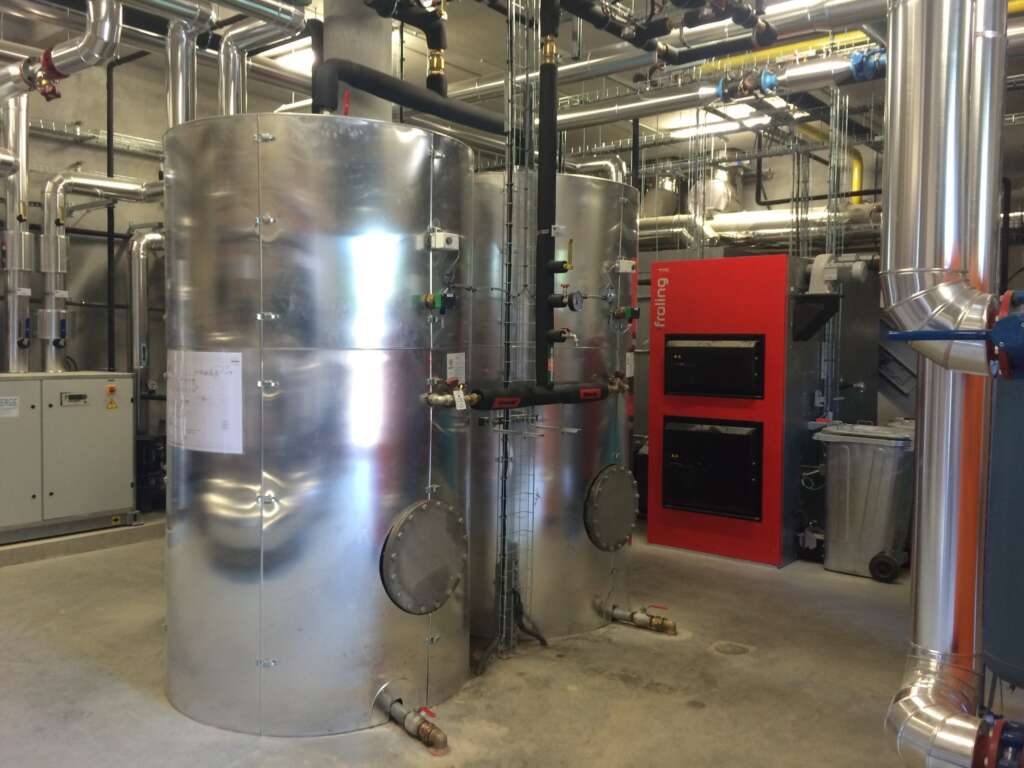

Création d’une chaufferie avec une chaudière GAZ de 1MW et une chaudière bois de 320KW, et d’une sous station de 150KW pour la partie détente et administration.

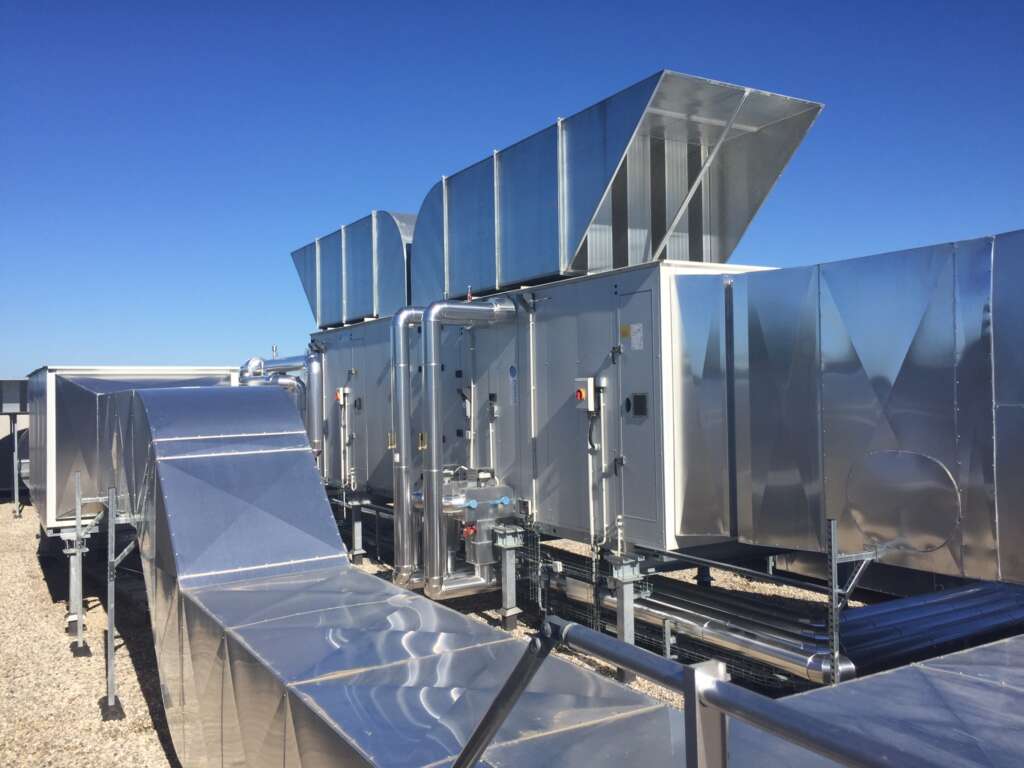

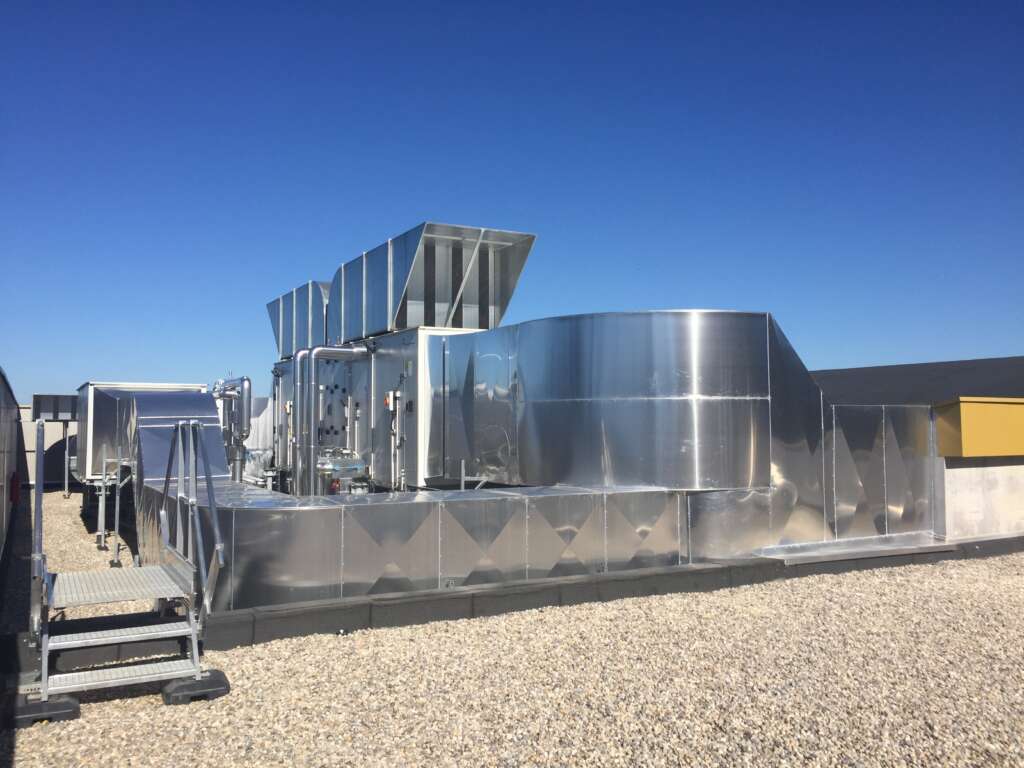

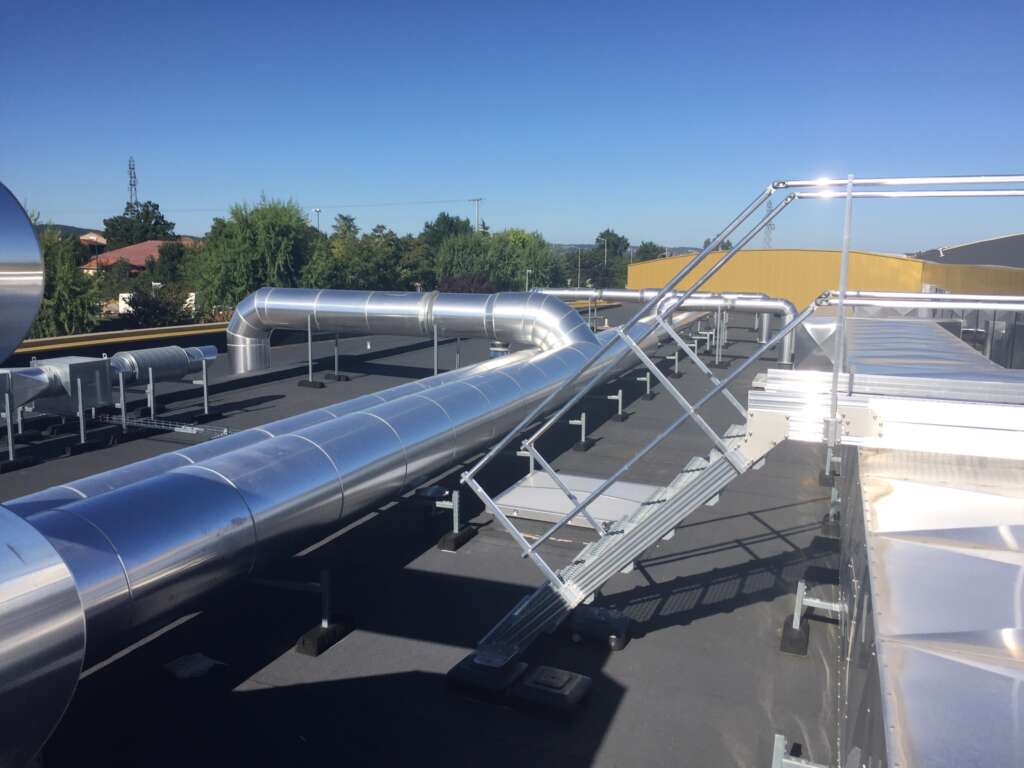

Installation de traitement d’air comprenant 5 CTA et 8 extracteurs simple flux dont 4 zones ATEX :
- CTA modulation air neuf bassins de 45 000 m3/h,
- CTA déshumidification bassins de 18 000 m3/h.
- CTA des Vestiaires de 9 800m3/h,
- CTA zone Cardio de 4800 m3/h et zone Balnéo de 1900m3/h,
Installation d’une pompe à chaleur de 220 KW avec utilisation de l’eau glacée pour la déshumidification et du circuit eau chaude pour le préchauffage ECS, « et ou » de l’air neuf / des bassins.
Installation de 6 échangeurs Titane d’une puissance totale de 1200 kW pour le chauffage des bassins et jacuzzi.

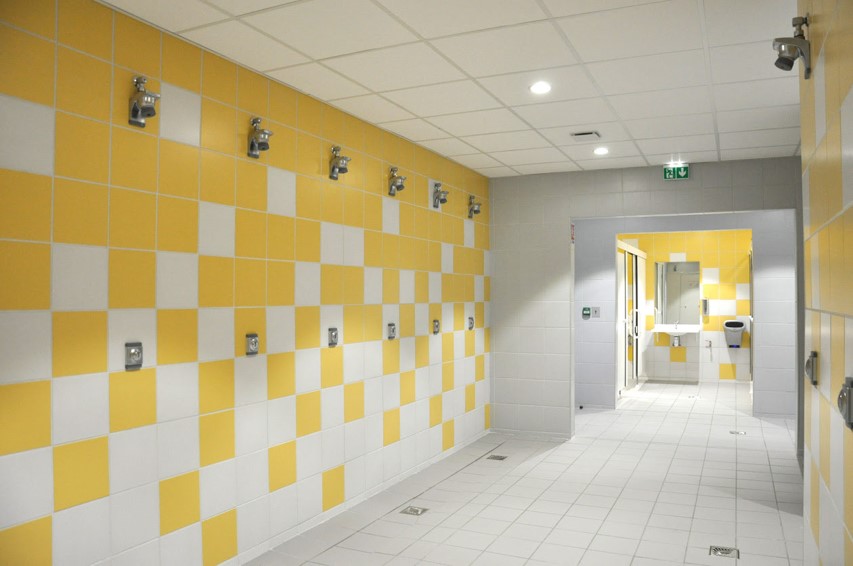

Installation de 66 douches, 26WC, 18 Vasques, 12 Lave mains…
Installation d’un système VRV de 40kW pour le chauffage et climatisation des bureaux et des salles de danse, musculation…

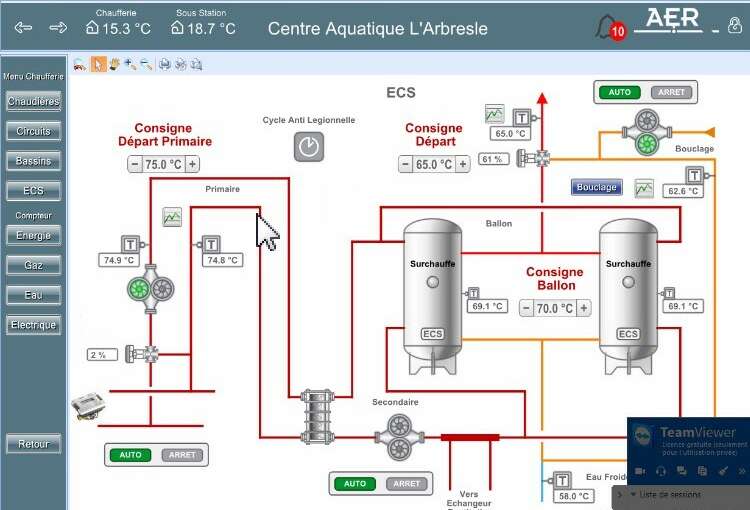

Régulation de l’installation de CVC sur 5 armoires de régulation via des automates serveur de marque SCHNEIDER qui gèrent les 450 points GTC. Création de l’imagerie sur poste fixe et serveur WEB.
