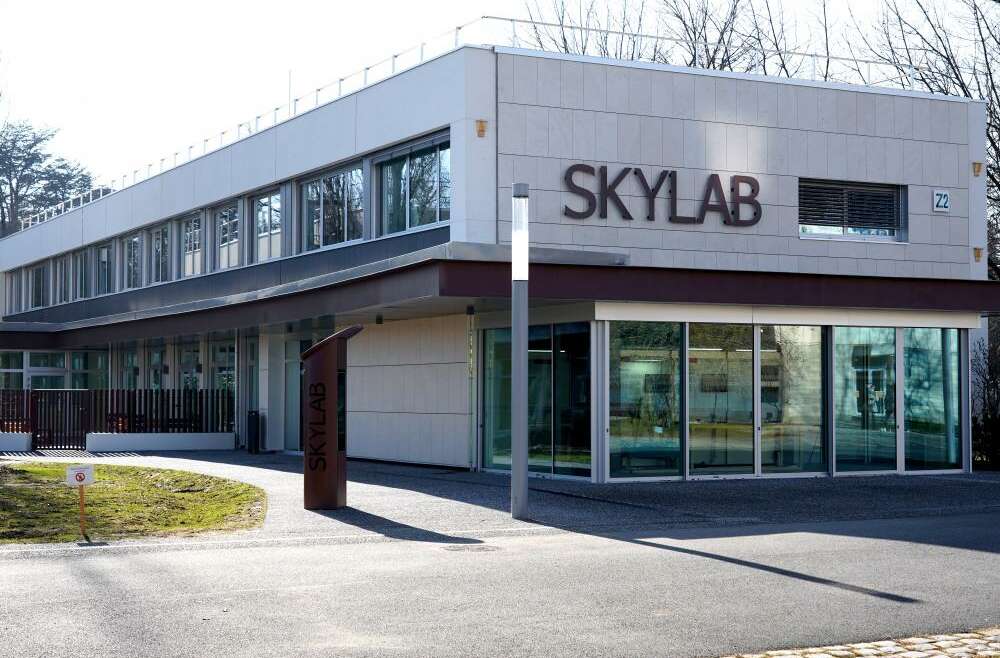

Rénovation du bâtiment Z2 SKYLAB
Durée du chantier :11 mois
Lieu : Ecully 69130
Montant des travaux CVC PLB : 360 000 € HT

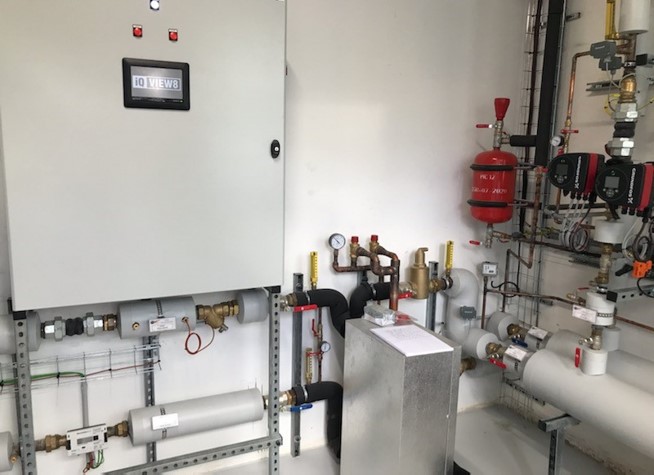

Sous-station sur réseau chauffage centrale du site
- Dimensionnement et modélisation de la sous-station en REVIT 3D
- Mise en place d’un échangeur VIMATHERM
- Panoplie primaire / secondaire échangeur
Distribution dans l’ensemble du bâtiment
- Réalisation de la distribution en nappe et en colonne en cuivre à braser
- Réalisation de boucles de Tickelmann pour équilibrer les réseaux entre eux
- Réseaux de VMC testés et validés en CLASSE C
- Calorifuge de l’ensemble des réseaux de chauffage en classe 4 et de ventilation en 100m d’épaisseur

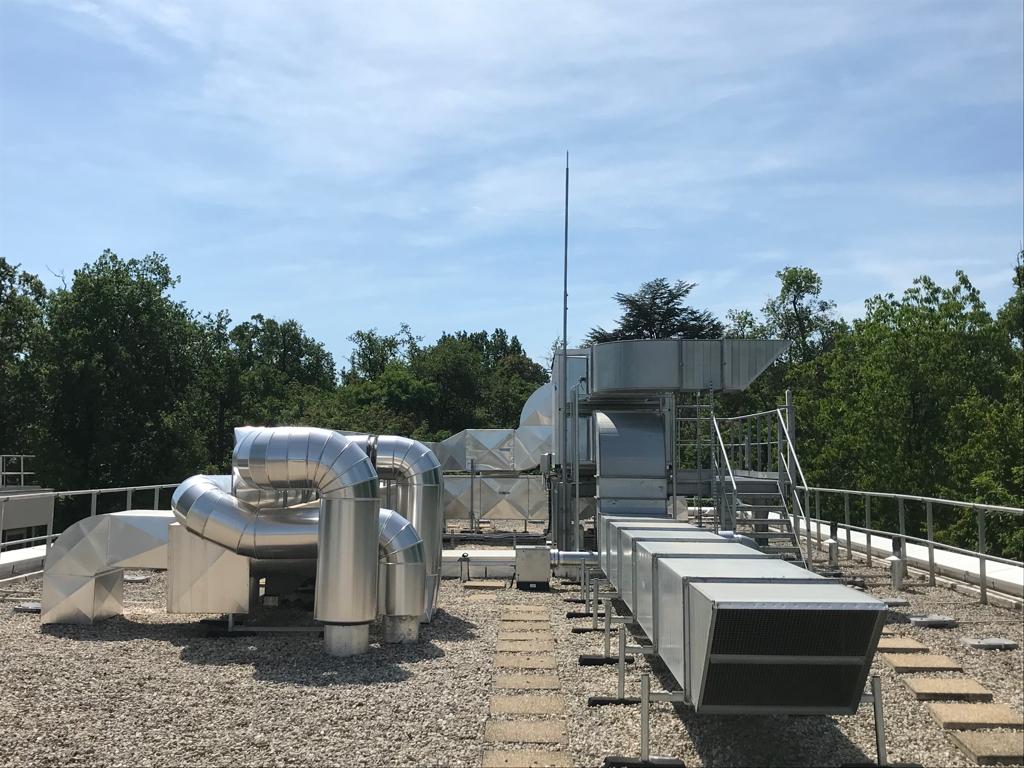

Ventilation du bâtiment
- Dimensionnement et modélisation de la toiture technique en REVIT 3D

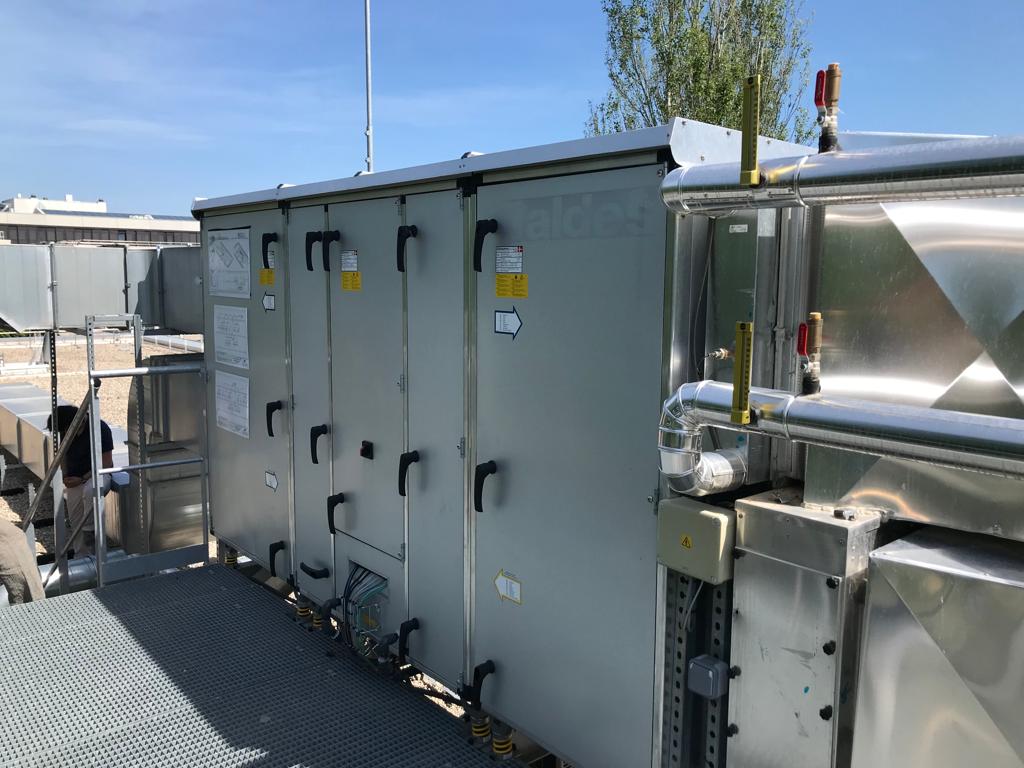

- Grutage et montage d’une CTA ALDES VEX4000 sur plots à ressorts
- Mise en place d’une extraction simple flux pour la partie sanitaire
- Gestion des débits d’air selon le CO2
- Mise en place de diffuseurs esthétiques dans l’ensemble du bâtiment

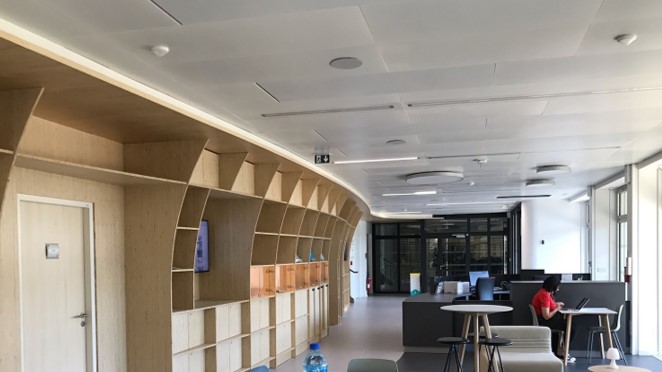

Chauffage par panneaux rayonnants
- Chauffage de l’ensemble par panneaux rayonnants insérés en plafonds bois, métal et minéral
- Régulation de l’ensemble des panneaux par vannes terminales motorisés
Récupération des eaux pluviales
- Mise en place d’une pompe de récupération des eaux pluviales
- Fourniture et pose d’une panoplie de filtration et stérilisation des eaux récupérées
Mise en place d’une GTC sur la globalité du projet
- Remontée d’information de l’ensemble des compteurs du bâtiment
- Remontée d’informations sur l’ensemble des équipements
- Chauffage
- Ventilation
- Eclairage
- Gestion du fonctionnement de la pompe de relevage et basculement automatique eau de ville
- Réalisation de l’ensemble des armoires dans nos locaux
- Câblage de l’ensemble des locaux techniques par nos compagnons
- Mise en service avec notre intégrateur AER
- Réalisation d’une imagerie dédiée et accessible à distance
