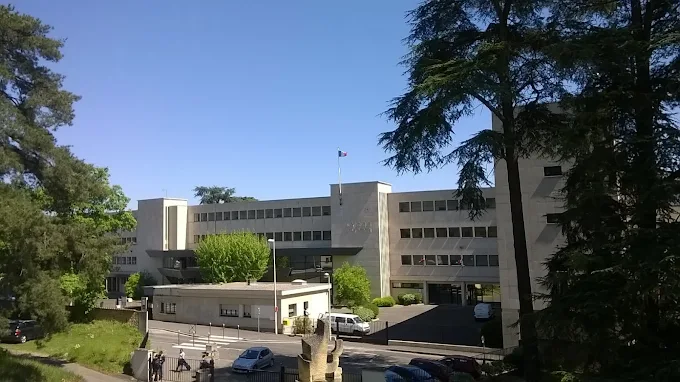

Restructuration partielle du lycée Jean PERRIN – Internat
Date de réalisation : chantier en site occupé : 2 phases de Juin 2022 à aout 2024
Lieu : Lyon 9 (69)
L’intégralité des travaux ont été modélisés et réalisés sur REVIT 3D, tout en s’intégrant dans la maquette BIM de la région

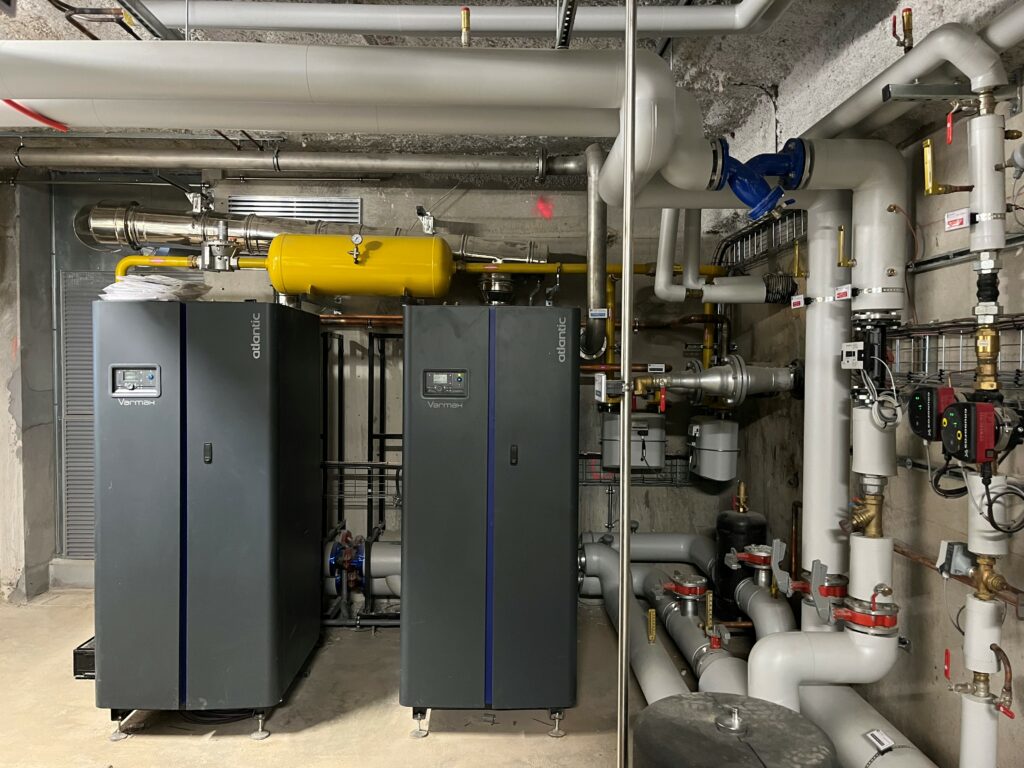

- Chauffage par cascade de 2 chaudières gaz condensation de 275 Kw unitaire.

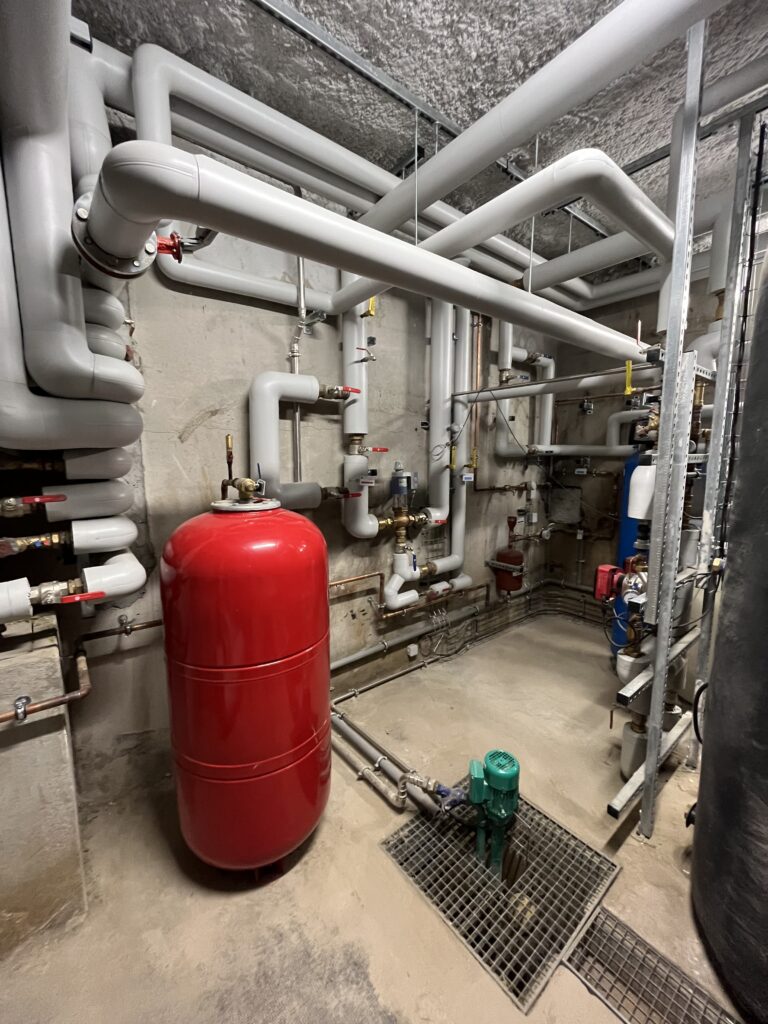

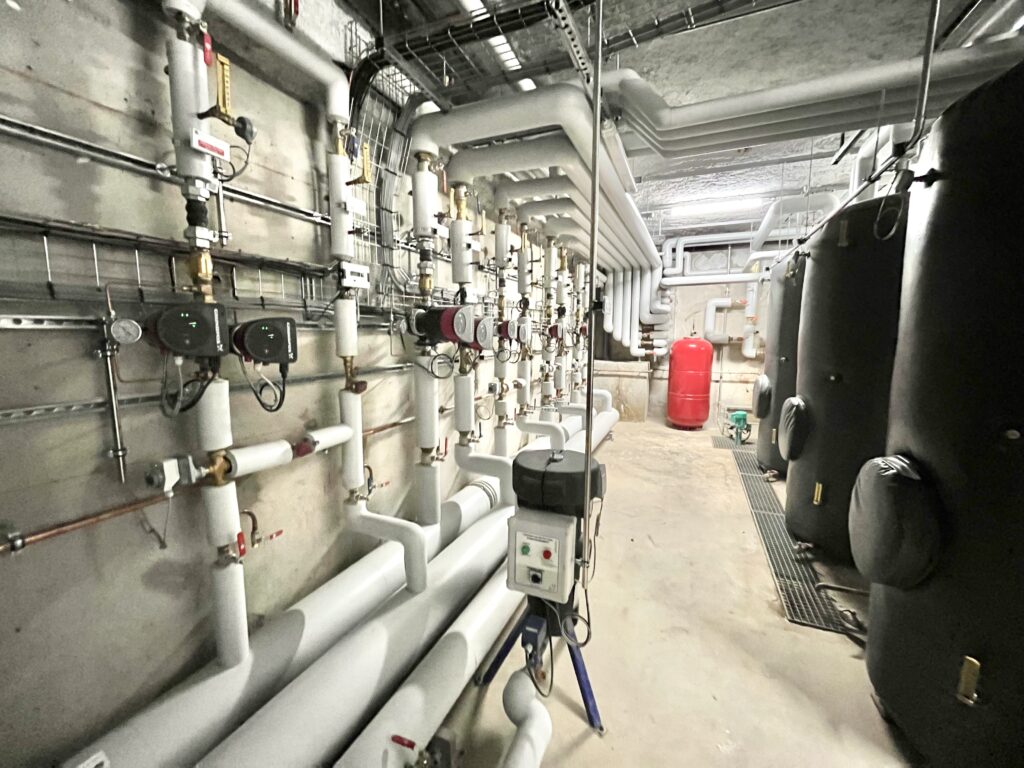

- Création d’une panoplie 6 départs en chaufferie et d’un réseau chauffage desservant tout le bâtiment.
- Production ECS par préparateur ECS semi instantanée 300 kW, stockage ECS de 3000L
- Installation de 239 radiateurs 6 Trous, intégration parfaite des tuyauteries en cloisons

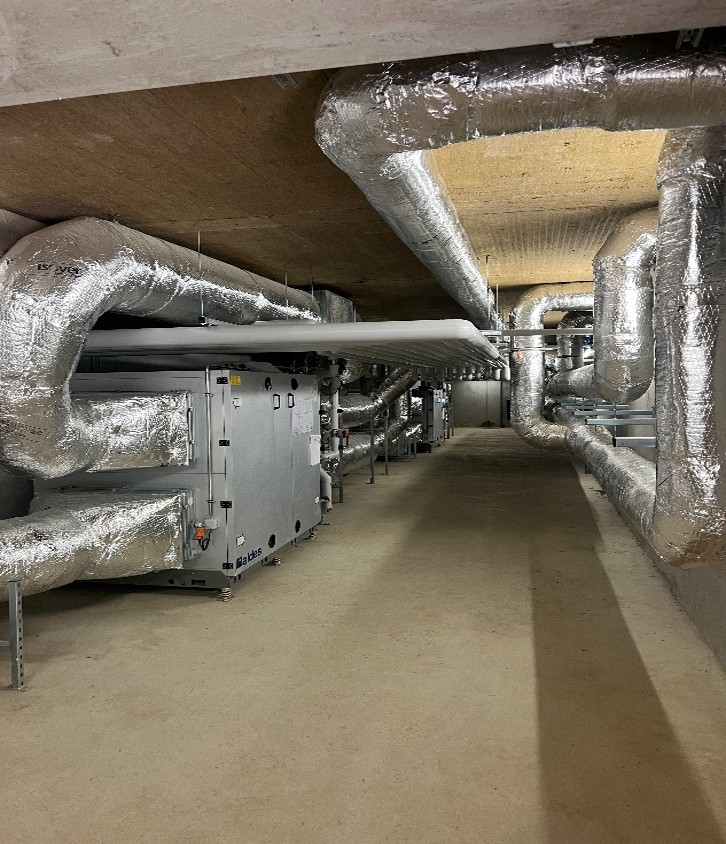

- Ventilation par zones avec 5 centrales de traitement d’air dédiées. Traitement de l’air par batterie chaude à eau. Gestion des débits des salles de classe par VAV équipés de sondes CO2
- Test concluant des réseaux de ventilation classe C
- Dimensionnement et réalisation d’un système de désenfumage sur 7 colonnes

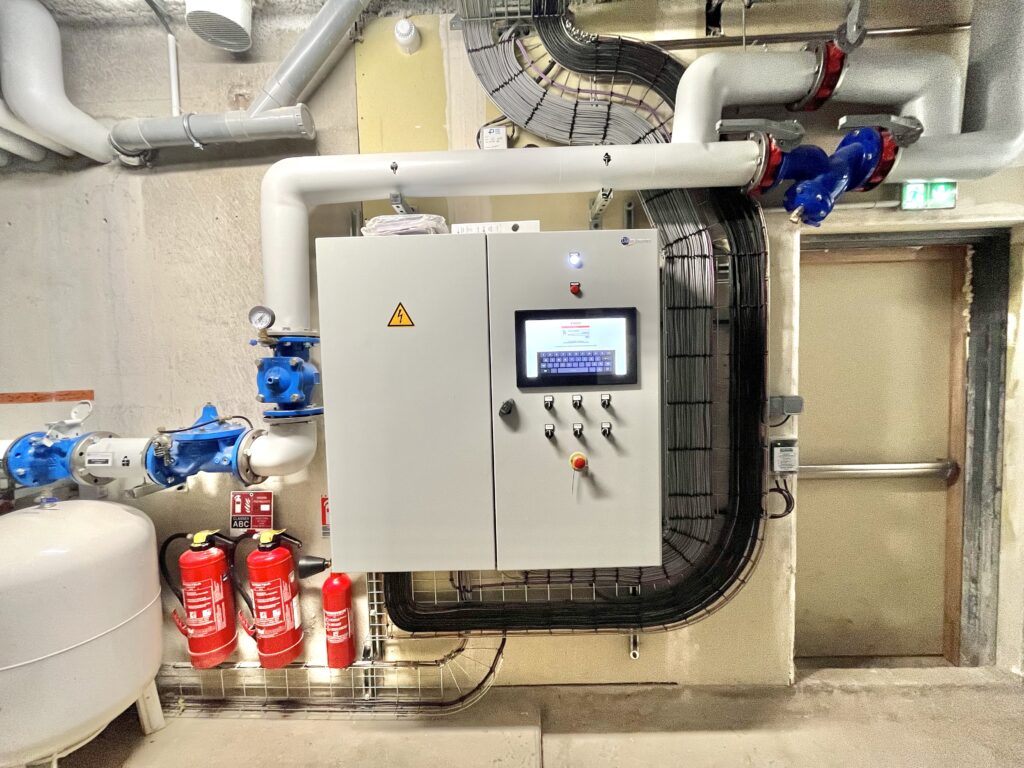

Mise en place d’une GTC permettant de piloter l’intégralité des installations de chauffage, plomberie, ventilation ainsi que les stores, l’éclairage au 1/3
L’intégralité des travaux ont été modélisés et réalisés sur REVIT 3D, tout en s’intégrant dans la maquette BIM de la région
- Chauffage par chaudières gaz condensation tank in tank HEATMASER de 120 Kw.

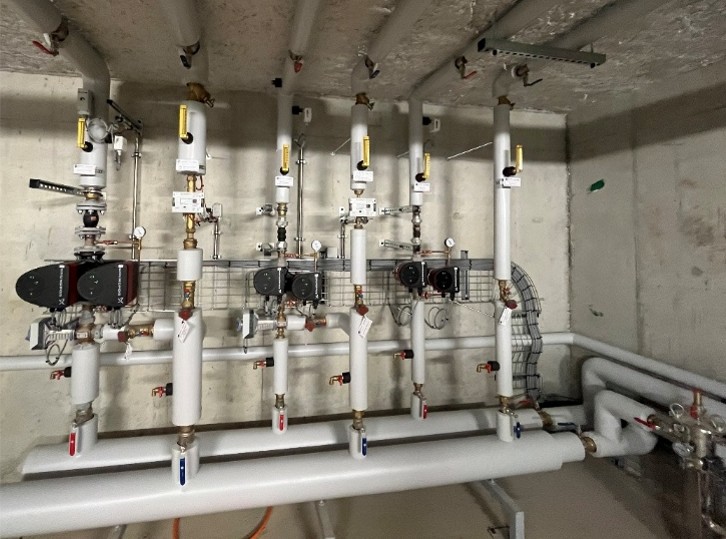

- Création d’une panoplie 3 départs en chaufferie et d’un réseau chauffage isolé classe 4 pour desservir tout le bâtiment
- Production ECS par la chaudière et stockage de 750L d’eau chaude sanitaire
- Isolation sous plancher chauffant par mousse projetée avec assourd acoustique

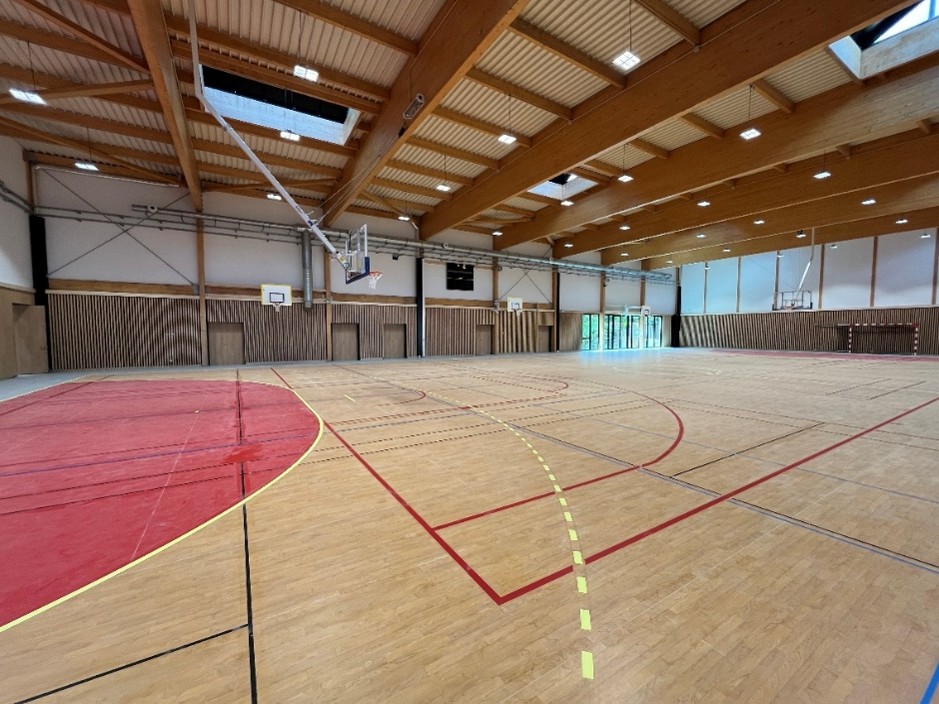

- Installation de 2000 m² de plancher chauffant et intégration des collecteurs en gaines techniques
- Ventilation par zones avec 2 centrales de traitement d’air dédiées. Traitement de l’air par batterie chaude à eau. Gestion des débits des salles de sport par VAV équipés de sondes CO2
- Test concluant des réseaux de ventilation, y compris apparent de classe C

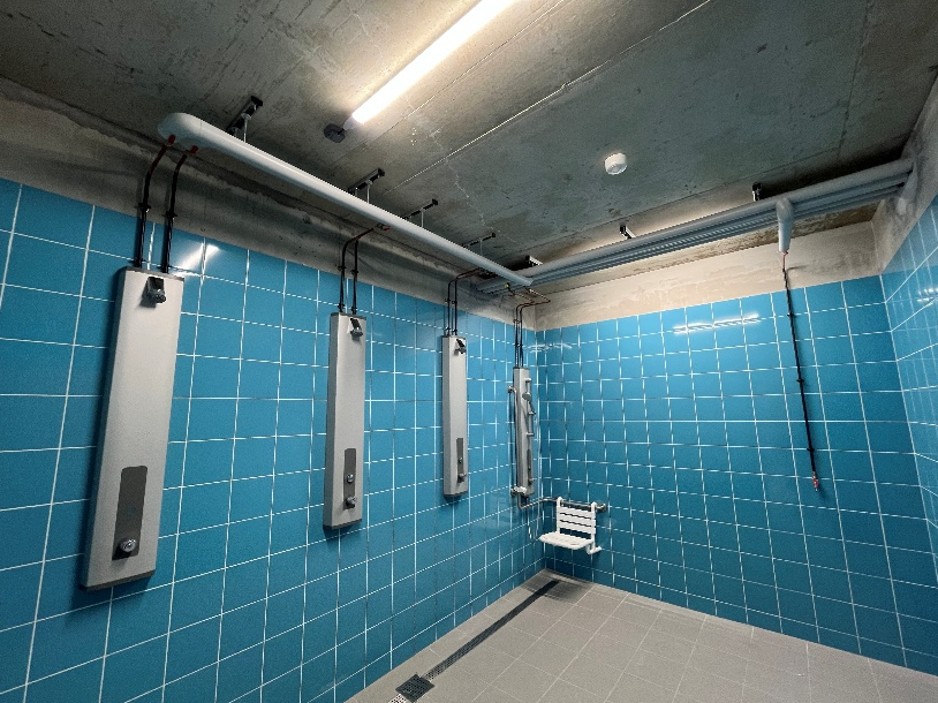

- Réalisation de l’ensemble des réseaux plomberie en apparent et appareillages de 8 blocs vestiaire
- Mise en place d’une GTC permettant de piloter l’intégralité des installations de chauffage, plomberie, ventilation ainsi que les stores, l’éclairage au 1/3
