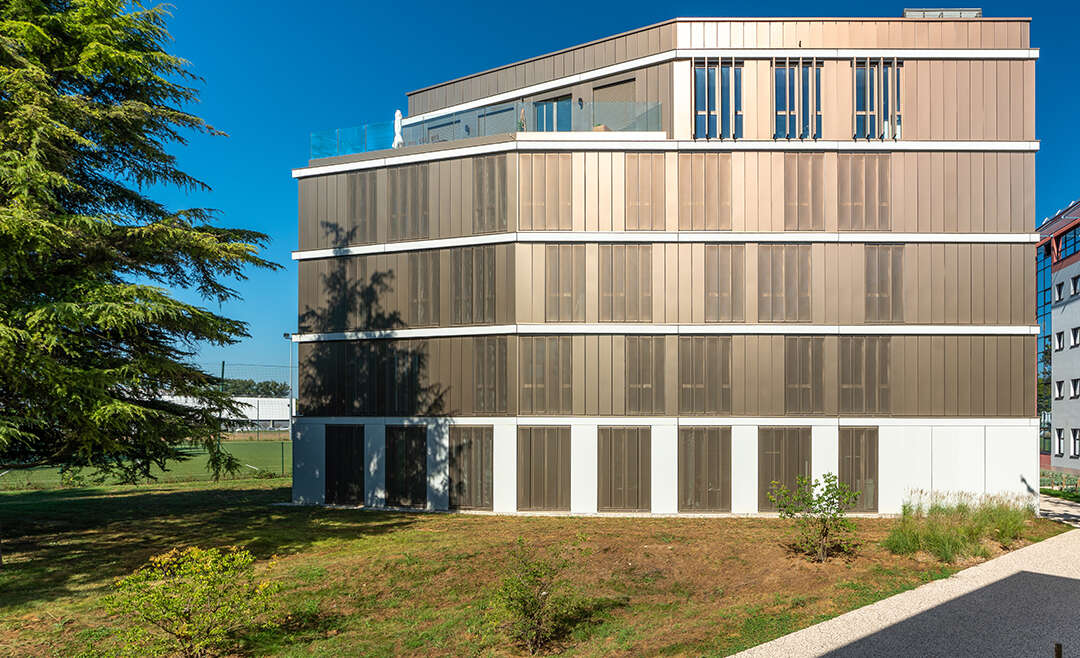

Construction d’un bâtiment de bureaux de 5 étages
IDENTITE DU PROJET
Durée du chantier : 18 mois
Lieu : Villeurbanne (69100)
Montant des travaux CVC PLB : 183 000 € HT

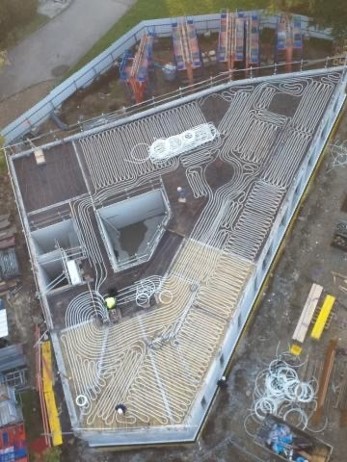

Chauffage de l’ensemble du bâtiment par dalle active :
- Dimensionnement des puissances, ∆T, tracés des réseaux avec le fabricant UPONOR
- Réalisation de 6 dalles en panneau pré fabriqués et tubes à dérouler
- Colonne de distribution en acier de Ø114 et collecteurs de distribution des dalles actives

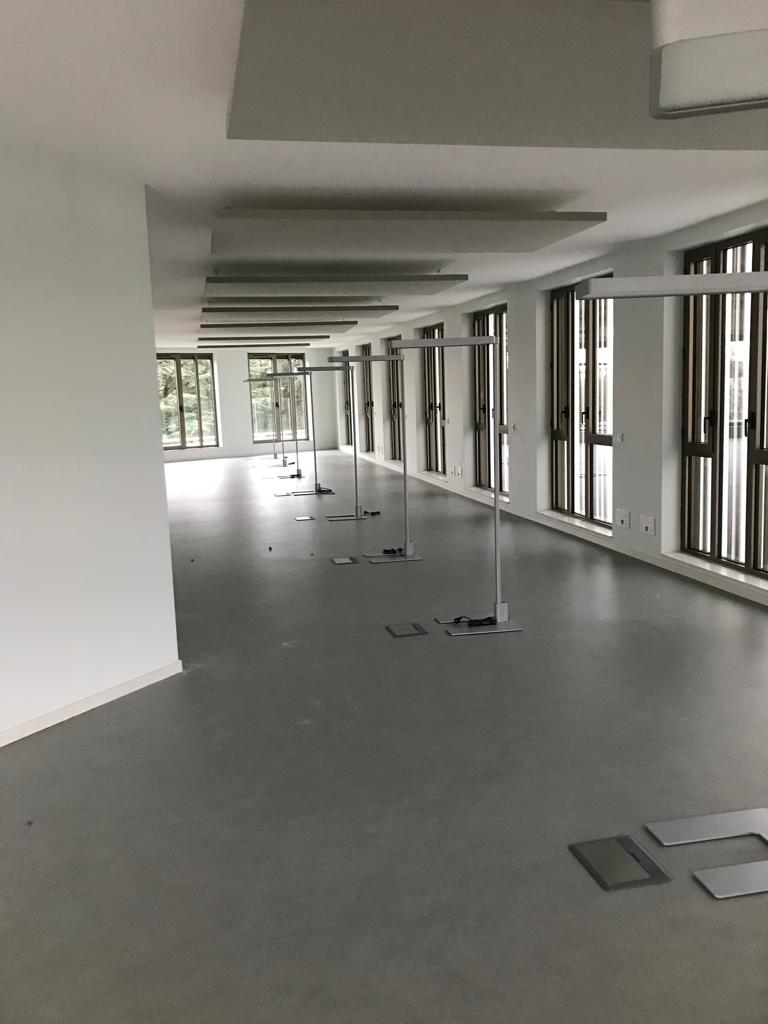

L’avantage est de pouvoir moduler les plateaux à souhait : pas de radiateurs ou convecteurs, pas de boucle de plancher chauffant pour limiter les déplacements de cloisons

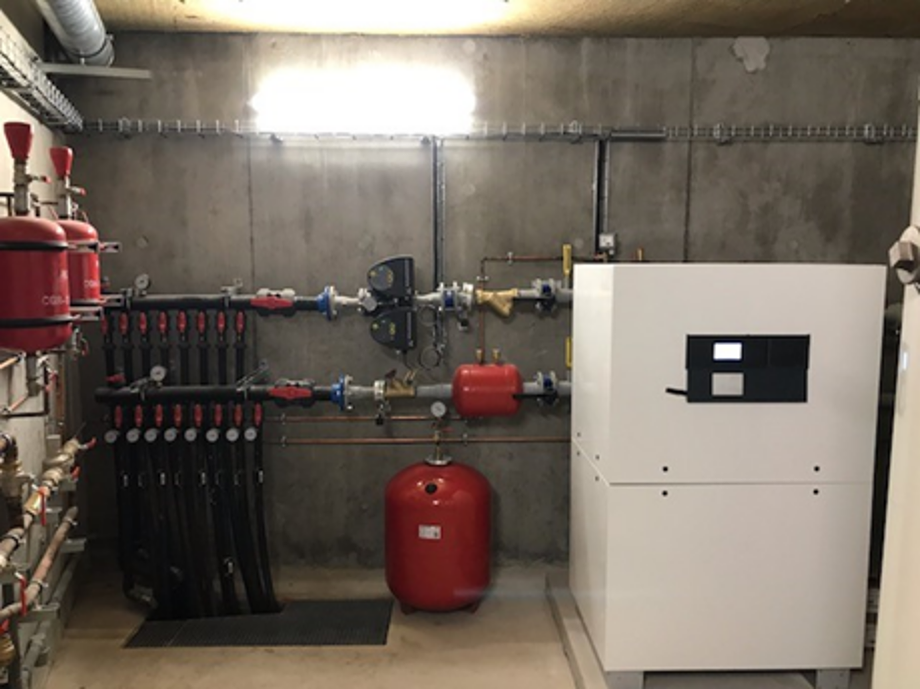

Production de chaleur ou de froid en local technique :
- Mise en place d’une pompe à chaleur réversible WEISHAUPT WWP d’une puissance de 55 Kw.
- Raccordement sur les forages en eau glycolée coté primaire
- Mise en place d’un ballon tampon 1000L
- Préfabrication des Panoplies du local PAC dans nos ateliers
- Réalisation d’une armoire de régulation également précablée dans nos ateliers
Ventilation simple flux de l’ensemble du bloc :
- Manutention et mise en place d’un extracteur simple flux en toiture terrasse
- Installation d’un réseau en gaines VMC galva, trappes de visites, clapet coupe-feu
Distribution d’eau sanitaire :
- Traitement de l’ensemble de l’eau par un anticalcaire EDYA CALC’
- Production ECS par des mini chauffe-eau DAFI au plus près des points de puisage afin de limiter les risques de légionnelle.
- Distribution en gaine technique, faux plafond en tube cuivre serti

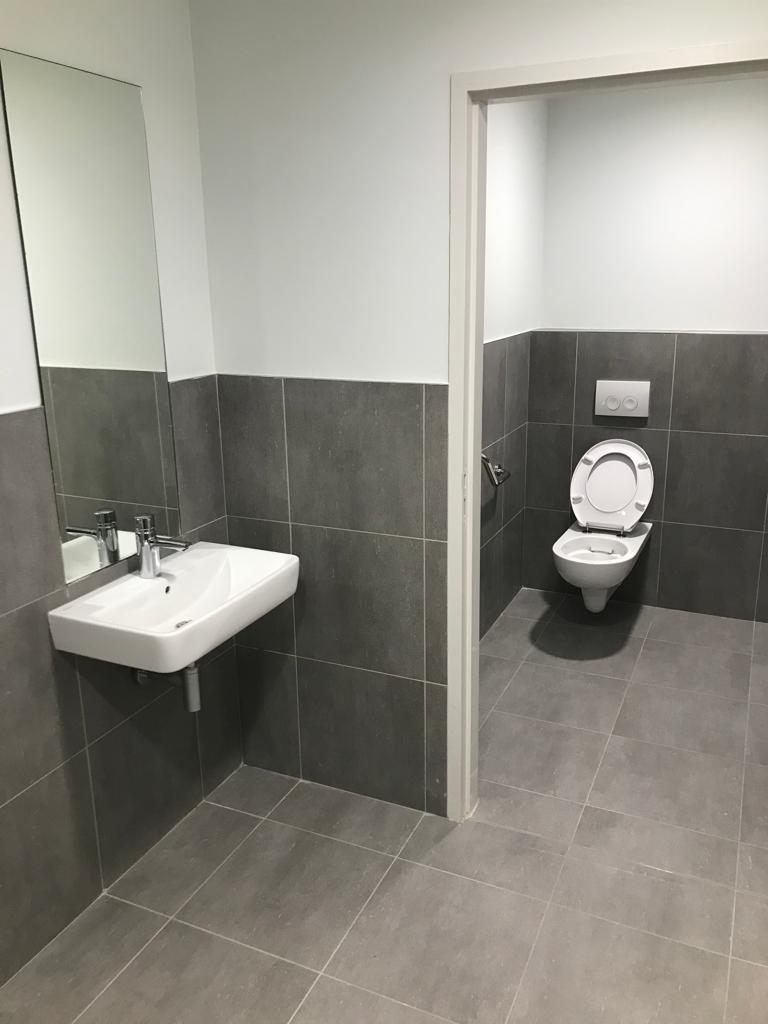

Appareillagedes différents blocs sanitaires :
- Douches, WC PMR
- Lavabos PMR et lave-mains
