Réalisation des installations de CVC et Plomberie
IDENTITE DU PROJET
Durée du chantier : 13 mois
Lieu : Quincieux (69650)
Montant des travaux CVC PLB : 258 000 € HT
Chauffage par pompe à chaleur eau/eau :
- Réalisation de 2 forages géothermiques à 24m pour puiser l’eau de nappe
- Mise en place d’une pompe de puit, et réseaux jusqu’en local technique au R+1
- Modélisation de la chaufferie sous REVIT 3D

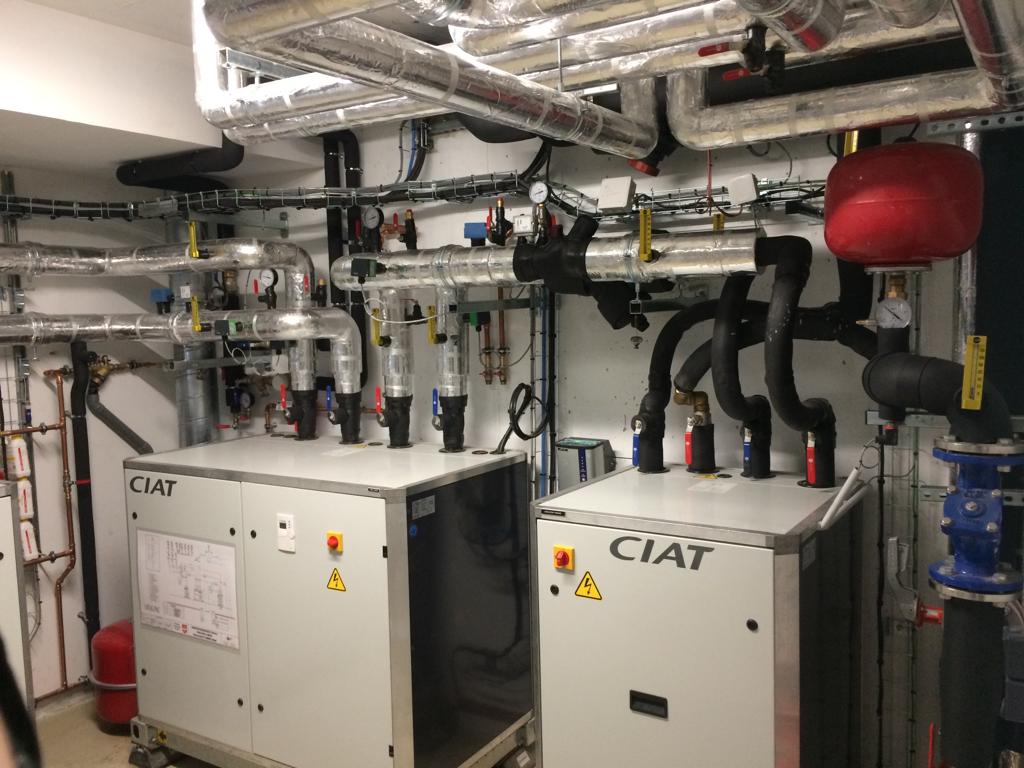

- Manutention et mise en place d’une pompe à chaleur CIAT et des ses modules (échangeurs de barrage)

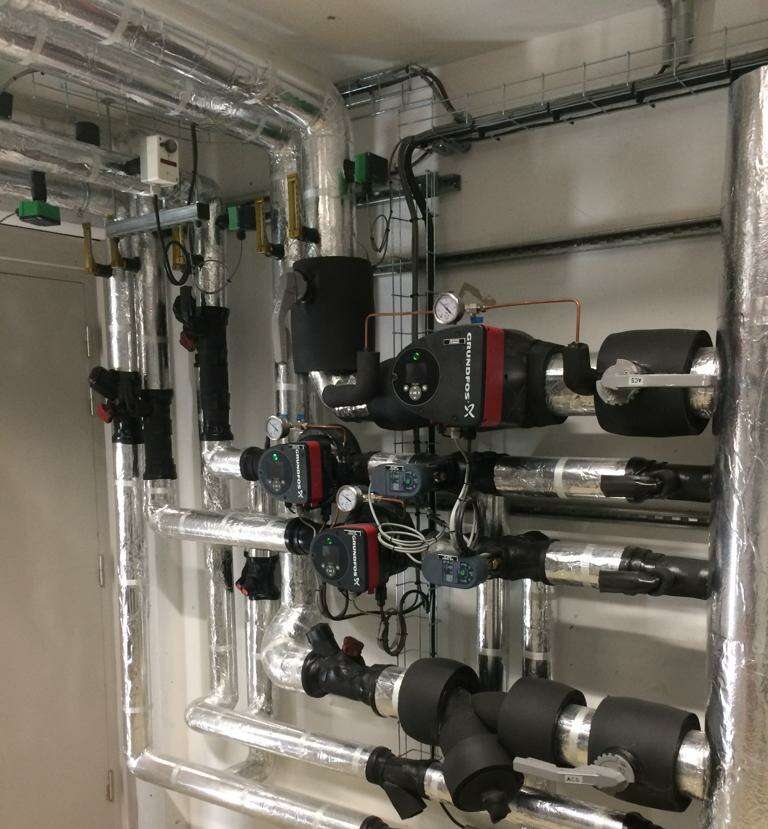

- Réalisation d’une panoplie primaire et d’une secondaire, calorifugées laine de roche 40mm
Distribution et émission de chaleur / rafraichissement dans le bâtiment :
- Isolation du sol par mousse polyuréthane projetée et réseau de plancher chauffant / rafraichissant REHAU
- Mise en place de ventilo convecteurs gainable en faux plafond des zones les plus exposées
- Climatisation du local serveur par un monosplit 2.5 kw
Ventilation double flux de l’ensemble du bâtiment :
- Modélisation de la toiture sous REVIT 3D
- Mise en place d’un supportage SUPCO sous les CTA à 80 cm de l’étanchéité
- Manutention et mise en place de deux centrales de traitement d’air DENCO HAPPEL en toiture
- Installation de gaines VMC galvanisées, rectangulaires et circulaires.
- Incorporation des diffuseurs dans les murs béton finis
- Contrôle des débits et équilibrage de l’installation
Distribution et appareillage sanitaire :
- Distribution de l’ensemble des réseaux sanitaires en tube cuivre serti
- Appareillage sanitaire de l’ensemble du bâtiment
Gestion des équipements de CVC à distance via la GTC :
- Régulation de l’ensemble du bâtiment par automatisme SCHNEIDER
- Ecran de supervision permettant de contrôler et modifier tous les paramètres du bâtiment
- Possibilité de communiquer et détecter les pannes à distance
